उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 2R2116-B082-7F / TS8121A
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
मद सं: |
2R2116-B082-7F / TS8121A |
श्रेणी: |
PoE मैग्नेटिक्स, 10 / 100Base-TX वीओआईपी मॉड्यूल |
अनुपात बदल जाता है: |
1CT: 1CT |
बढ़ते: |
माउंट सतह |
आकार / आयाम: |
12.7 मिमी एक्स 9.3mm |
ऊंचाई - बैठे (मैक्स): |
6.20mm |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
मद सं: |
2R2116-B082-7F / TS8121A |
श्रेणी: |
PoE मैग्नेटिक्स, 10 / 100Base-TX वीओआईपी मॉड्यूल |
अनुपात बदल जाता है: |
1CT: 1CT |
बढ़ते: |
माउंट सतह |
आकार / आयाम: |
12.7 मिमी एक्स 9.3mm |
ऊंचाई - बैठे (मैक्स): |
6.20mm |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
| 2R2116-B082-7F / TS8121A | 1: 1 लैन ट्रांसफार्मर | फास्ट लैन फ़िल्टर | 10/100 बेस-टी एसएमटी |
मुख्य विवरण:

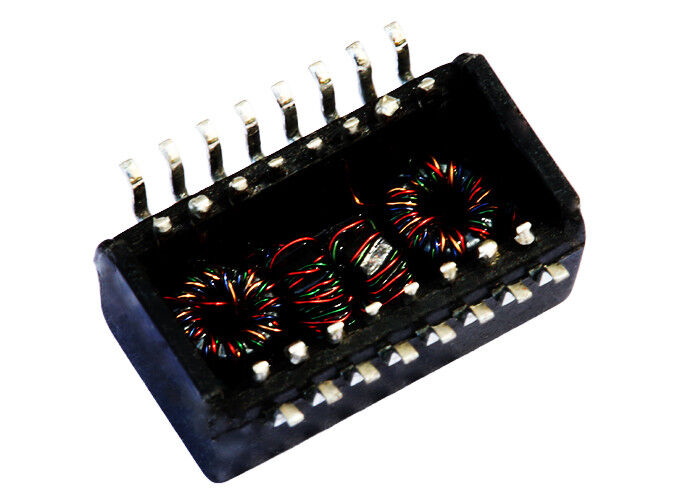

टीएस 8121 ए पावर ओवर ईथरनेट 2R2116-B082-7F 10 / 100BASE-TX वीओआईपी मैग्नेटिक्स मॉड्यूल
एकल पोर्ट 10/100 बेस-टी ट्रांसफार्मर 2R2116-B082-7F
10/100 बेस-टी पीओई ट्रांसफार्मर मॉड्यूल 2R2116-B082-7F
फास्ट ईथरनेट पीओई सिंगल पोर्ट ट्रांसफार्मर टीएस 8121 ए
RoHS पीक रिफ्लो तापमान रेटिंग 245 डिग्री सेल्सियस
आईईईई 802.3af / एएनएसआई एक्स 3.263 अनुपालन प्रदर्शन
प्रतिस्पर्धात्मक लाभ
☛ IEEE802.3af अनुपालन
☛ उल / EN60950 मान्यता प्राप्त
☛ 100% विद्युत परीक्षण
☛ 1500Vrms हाय-पॉट
☛ पेटेंट ओपन फ्रेम निर्माण
☛ डिजाइनर और निर्माता 18 साल के लिए।
☛ 2500 काम करता है, 4 पौधे
☛ निश्चित रूप से फ़्लूक नेटवर्क विश्लेषक पास करें
☛ स्टॉक या 4 सप्ताह।
☛ किसी भी अतिरिक्त शुल्क के बिना ग्राहकों की आवश्यक सूचनाओं के अनुसार लचीला डिजाइन।
| बंदरगाहों की संख्या | अनुप्रयोगों | अनुपात बदल जाता है | र्इथरनेट पर विद्युत |
| सिंगल पोर्ट | 10 / 100Base-T | 1: 1 | सिग्नल पीओई एक्सएफएमआरआर |
| पैकेजिंग | टैब दिशा | माउन्टिंग का प्रकार | संपर्क समाप्त करें |
| रील, कार्टन | - | श्रीमती / एसएमडी | - |
| पिन संख्या | परिरक्षण | अलगाव वोल्टेज | एलईडी रंग |
| 16 पिन | - | 1500 वीआरएमएस | --- |
टिप्पणियाँ:
1. आवेदन का समर्थन करने के लिए डिजाइन किया गया है,
जैसे एसओएचओ (एडीएसएल मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. विभिन्न बारी अनुपात के साथ।
3. आरओएचएस "एनएलई" पीक सोल्डर रेटिंग 245 ℃।
विद्युत विनिर्देश @ 25 ℃
1. टर्न अनुपात:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100 किलोहर्ट्ज, 100 एमवी, 8 एमएडीसी बाईस
3. प्रविष्टि नुकसान:
0.1-100 मेगाहर्ट्ज: -1.0 डीबी MAX
4. वापसी नुकसान (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -18 60 मेगाहर्ट्ज: -14
80MHz: -12
5. क्रॉसस्टॉक (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -35 60 मेगाहर्ट्ज: -35
100MHz: -35
6. डीसीएमआर (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -40 50 मेगाहर्ट्ज: -40
100MHz: -40
7. पृथक वोल्टेज: 1500Vrms MIN
8. तापमान का तापमान: 0 ℃ ~ 70 ℃।
| टीएस 8121 ए लैन ट्रांसफार्मर 10/100 बेस-टी 1 पोर्ट, 16 पिन एसएमटी प्रकार 2R2116-B082-7F | ||
|---|---|---|
| TS8121A | DA4T103A3 | 2R2116-B082-7F |
| KLU1T041C-43 एलएफ / LU1T041C-43 एलएफ | H2009NL | LU4T041A एलएफ |
| टीएस 8121 ए / LU1T516-34 एलएफ | 2R2116-B082-7F | KLU1S041F-43 एलएफ |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 एलएफ / LU1T041-43 एलएफ | DA4T104A1 | KLU1S516-34 एलएफ |
| H2260FNL | XF35066B | S558-5999-T3-एफ |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 एलएफ / LU1T516-43 एलएफ | 2R2116-B082-7F | KLA1S109M-43 एलएफ |
| एचएक्स 200 9 एनएल / टीएस 8121 ए | S558-5999-T3-एफ | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-एफ | H2009NL | S558-5999-T3-एफ |
| KLU1S041C-43 एलएफ / LU1S041C-43 एलएफ | TG111-E032NYRL | KLA1S109-34 एलएफ |
| एचएक्स 200 9 एनएल / LU1S041CM-43 एलएफ | 2R2116-B082-7F | KLA1T109 एलएफ |
| S558-5999-T3-F / TS8121A | S558-5999-T3-एफ | TG111-E032NYRL |
