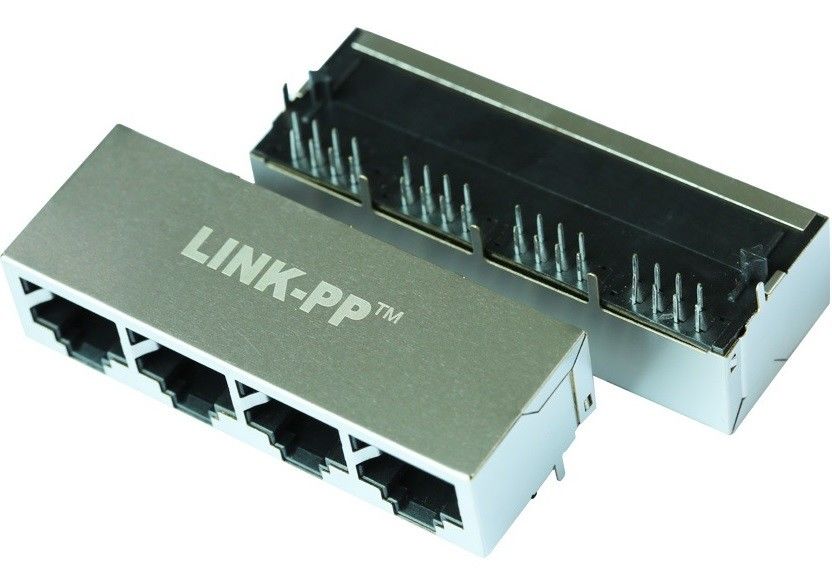

टीएस 10009-3 बहु बंदरगाह आरजे 45 1x4 पोर्ट 10 / 100Base-TX फास्ट ईथरनेट Rj45

टीएस -1000 9-3 मल्टी पोर्ट आरजे 45 1 एक्स 4 पोर्ट 10/100 बेस-टीएक्स फास्ट ईथरनेट आरजे 45

डिजाइनिंग मॉडल : 【टीएस -1000 9-3】 मास उत्पादन मॉडल : 【एलपीजे 46801 डीएनएल】

1x10 / 100 बेस-टीएक्स फास्ट ईथरनेट आरजे 45

◎ RoHS अनुपालन
◎ पूरी तरह से संरक्षित चुंबकीय आंतरिक रूप से जेनरेट किए गए डिजिटल शोर से डेटा की रक्षा करते हैं
Common बेहतर सामान्य मोड प्रदर्शन के लिए सिग्नल पथ की समग्र लंबाई को कम करता है
Used प्रयुक्त और अप्रयुक्त ट्विस्ट जोड़े के साथ पूर्ण सामान्य मोड समाप्ति योजना लागू करता है
◎ IEEE802.3 बेसलाइन वंडर मुआवजे विनिर्देश को पूरा करता है
Ch चेसिस जमीन पर उच्च वोल्टेज संधारित्र को एकीकृत करता है
Mat मिलान किए गए मोड़ राशन और पूर्ण एकीकरण के साथ सभी प्रमुख ट्रांसीवर का समर्थन करता है
निर्दिष्ट समाप्ति
यूटीपी -5 केबल पर 100base-tx संचरण के लिए डिजाइन
◎ ऑपरेटिंग टेम्पलेट। सीमा: -40 ℃ से + 85 ℃
◎ भंडारण टेम्प। सीमा: -55 ℃ से + 125 ℃
◎ प्राथमिक ओसीएल अधिष्ठापन: 350μH MIN। 8 एमए डीसी पूर्वाग्रह के साथ 100 किलोहर्ट्ज़ / 100 एमवी पर
एलईडी दीपक के साथ

मैग। रिवर लेट,

एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।

विवरण

टीएस -1000 9-3 मल्टी पोर्ट आरजे 45 1 एक्स 4 पोर्ट 10/100 बेस-टीएक्स फास्ट ईथरनेट आरजे 45

1. उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण) / शीर्ष प्रविष्टि (लंबवत)

2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1

3. विद्युत विशेषताएं:
1) संरक्षित = हां

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई

6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से

7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक

8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,

वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है

रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी

10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

टर्मिनल उपयोगकर्ता के लिए आवेदन

एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया। एन नेटवर्किंग और संचार उपकरण जैसे कि हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ..

प्रतिस्पर्धात्मक लाभ

TS-10,009-3

18 साल का उत्पादन अनुभव,

2600 कर्मचारी,

100% परीक्षण

लचीला वितरण समय

मुख्य ग्राहक

टीआई, इंटेल, सैमसंग, फ्लेक, जैबिल, फ्लेक्सट्रॉनिक्स, साइप्रस, फ्रीस्केल, ईकेएफ ....... के लिए डिज़ाइन

ईएमएस आवेदन

निर्मित फ्लेक्सिबल पीसीबी असेंबली; कठोर-फ्लेक्सिबल पीसीबी असेंबली; माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप; Microelectronic, बोर्ड पर चिप; ऑप्टोइलेक्ट्रॉनिक असेंबली; आरएफ / वायरलेस असेंबली; होल असेंबली के माध्यम से; भूतल माउंट असेंबली; सिस्टम असेंबली; प्रिंटेड सर्किट बोर्ड संयोजन
