उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: S553-5999-37
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह

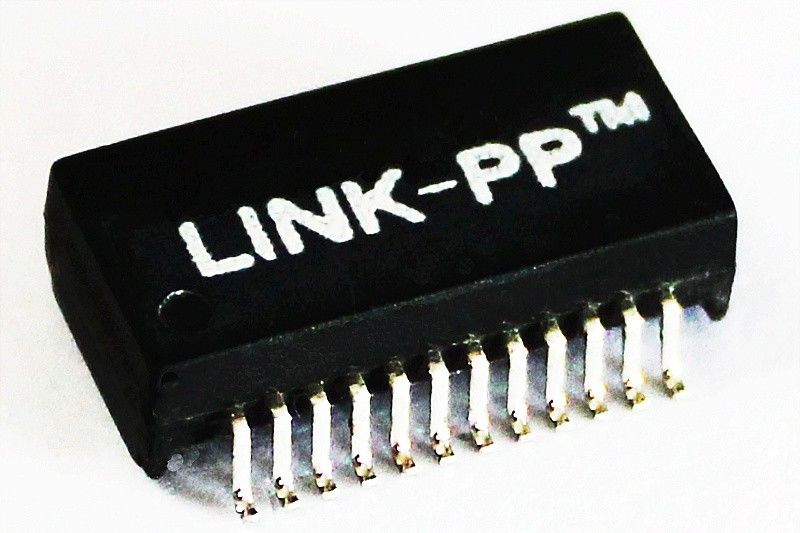

पृथक एसएमडी लैन ट्रांसफार्मर S553-5999-37 10BASE-T लैन मैग्नेटिक्स S556-5999-26
• ट्रांसफार्मर अनुपात आरएक्स 1 सीटी: 1 सीटी और TX 1 सीटी: 1.41 सीटी बदल जाता है
• सिंगल-पोर्ट मॉड्यूल सामान्य मोड चॉक के साथ और बिना उपलब्ध हैं
• कम प्रोफ़ाइल, सतह माउंट पैकेजिंग 225 डिग्री सेल्सियस चोटी आईआर रिफ्लो तापमान के लिए रेट किया गया
• ऑपरेटिंग तापमान 0 डिग्री सेल्सियस 70 डिग्री सेल्सियस
• 1500 वीआरएमएस की न्यूनतम इंटरविंडिंग ब्रेकडाउन वोल्टेज
विद्युत विनिर्देश @ 25 ℃
1. टर्न अनुपात:
(1-3) :( 16-14) = 1 सीटी: 1 सीटी
(6-8) :( 11-9) = 1 सीटी: 1.41 सीटी
2.OCL: 200uH न्यूनतम
3. प्रविष्टि नुकसान:
1 ~ 10 मेगाहर्ट्ज: -1.0 डीबी मैक्स
4. वापसी का नुकसान:
1 ~ 10 मेगाहर्ट्ज: -15 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए आम:
10 ~ 30 मेगाहर्ट्ज: -40 डीबी न्यूनतम
30 ~ 100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
6.Crosstalk:
1 ~ 10 मेगाहर्ट्ज: -40 डीबी न्यूनतम
7. हिप्पोट: 1500Vrms।
इनपुट आउटपुट के बीच
8. तापमान का तापमान: 0 ~ 70 ℃।
टिप्पणियाँ:
1. एडाप्टर कार्ड, माउस, हब, और के लिए
मदरबोर्ड अनुप्रयोगों
2. IEEE802.3 को पूरा करने या उससे अधिक करने के लिए डिज़ाइन किया गया,
10 बेस-टी विनिर्देश
3. सामान्य मोड चोक के साथ उपलब्ध है
ईएमआई दमन
4. RoHS भाग के लिए प्रत्यय एनएल जोड़ें
5. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 245 ℃।
| पृथक एसएमडी लैन ट्रांसफार्मर S553-5999-37 10BASE-T लैन मैग्नेटिक्स S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-जेई | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-जेएफ | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-जेजी | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-जे जे | S553-6500-ए 6 |
| S553-5841-14 | S554-6500-15 | S560-6600-जेवी | S553-6500-ए 7 |
| S553-5999-08 | S554-6500-16 | S560-6600-जेडब्ल्यू | S553-6500-ए 8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-बी -6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-केडी | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-के.एच. | S553-6500-सी 1 |
| S553-5999-38 | S554-6500-27 | S560-6600-के.जे. | S553-6500-सी 4 |
| S553-5999-39 | S554-6500-29 | S560-6600-के.के. | S553-6500 सी 6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500 सी -7 |
