उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 11FB-17NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
11FB-17NL |
पिन टू पिन: |
LP9016ANL |
स्पीड: |
10/100M |
कोर: |
4 |
तापमान: |
0 से + 70 ℃ |
बंदरगाहों की संख्या: |
एकल |
भाग संख्या: |
11FB-17NL |
पिन टू पिन: |
LP9016ANL |
स्पीड: |
10/100M |
कोर: |
4 |
तापमान: |
0 से + 70 ℃ |
बंदरगाहों की संख्या: |
एकल |
1. कुंडल संख्या: ऑटोट्रांसफॉर्मर
2. अलगाव वोल्टेज: 1500Vrms
3.TYPE: श्रीमती
4. कुंडल संरचना: टॉरॉयडल
हब के लिए 10/100 बेस-टी सिंगल पोर्ट्स इथरनेट पल्स ट्रांसफार्मर, पीसी कार्ड 11 एफबी -17 एनएल
विवरण:

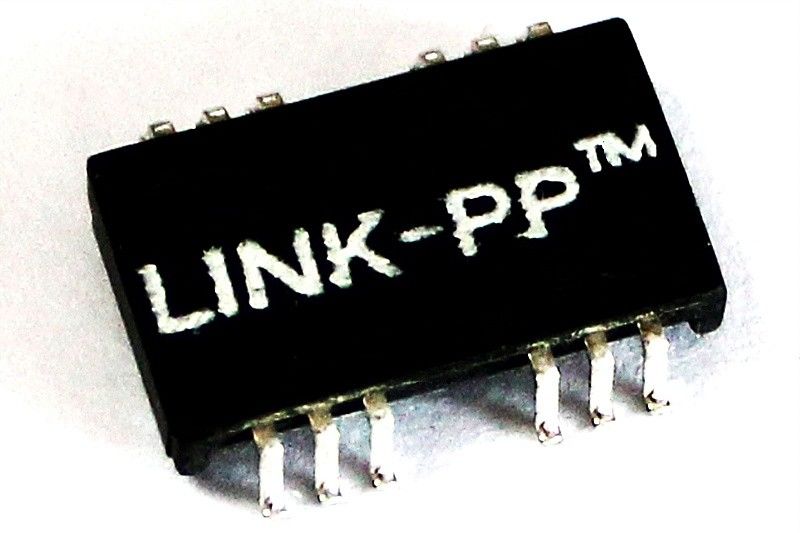

10/100 बेस-टी सिंगल पोर्ट ट्रांसफार्मर मॉड्यूल 11FB-17NL
| 10/100 बेस-टी सर्फेस माउंट सिंगल पोर्ट आइसोलेशन ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP9016ANL |
| YDS भाग संख्या | HS9016XC / 11FB-17 / 11FB-17NL |
| गति | 10/100 बेस-टी |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | ETHERNET (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से + 70 ℃ |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 4 |
| बंदरगाहों की संख्या | एक |
| पैकेज ऊंचाई (इंच) | 0.244 |
| पैकेज ऊंचाई (मिमी) | 6.20 |
| पैकेज की लंबाई (इंच) | 0.500 |
| पैकेज लंबाई (मिमी) | 12.70 |
| पैकेज चौड़ाई (इंच) | 0.281 |
| पैकेज चौड़ाई (मिमी) | 7.15 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों (25):
1. Ratio50KHz, 0.5V मुड़ता है
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. Inductance (Ls) 100KHz, 0.1V, 12mA DC पूर्वाग्रह:
चिप पक्ष: 350uH मिन
3. प्रविष्टि नुकसान 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB न्यूनतम
50 मेगाहर्ट्ज: -13.1dB मिन
60-80MHz: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec
चिप साइड से लाइन की तरफ
अनुप्रयोगों:
HUB, PC कार्ड, स्विच, राउटर, PC Mainboard, SDH, PDH, IP Phone, xDSL मॉडेम जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग
प्रतिस्पर्धात्मक लाभ:
16 साल के उत्पादन का अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीले प्रसव के समय
