उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

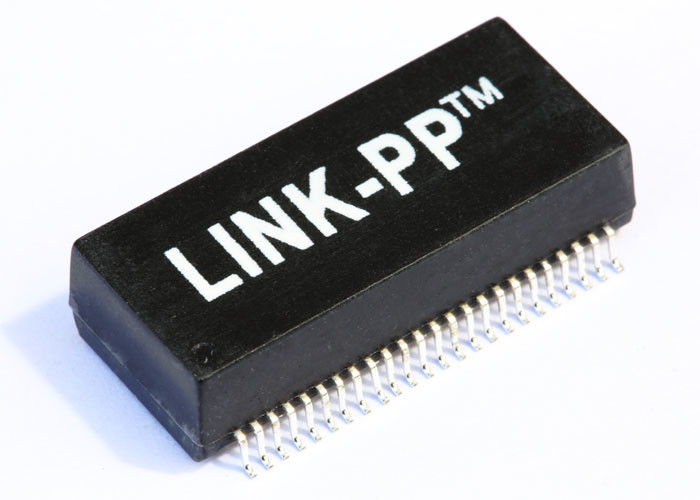

ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: HST-48005SR HST-48027SCR HST-48047SCR
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
HST-48005SR HST-48027SCR HST-48047SCR |
बढ़ते: |
श्रीमती |
ईथरनेट: |
1x 10/100 / 1000Mbps |
नमूने: |
उपलब्ध |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विशेष विवरण: |
HST-48005SR HST-48027SCR HST-48047SCR |
बढ़ते: |
श्रीमती |
ईथरनेट: |
1x 10/100 / 1000Mbps |
नमूने: |
उपलब्ध |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
● IEEE 802.3 मानक for1000Base-T के साथ अनुरूप।
● प्राथमिक अधिष्ठापन (Lp) 350uH मि। @ 100KHz, 0.1Vrms, DC 8mA।
● वाइंडिंग्स (Cww) 30pF मैक्स (100kHz, 0.1V पर) के बीच समाई।
● रिसाव इंडक्शन (एलएल) 0.5uH मैक्स (100kHz, 0.1V पर) .DCR 1.2Ω मैक्स।
● DCR Pri 0.9 DMax सेक 1.2Ω मैक्स।
विद्युत विनिर्देशों (25):
1. अनुपात R5050 किलोहर्ट्ज़, 0.5 वी
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. Inductance (Ls) 100KHz, 0.1V, 12mA DC पूर्वाग्रह:
चिप पक्ष: 350uH मिन
3. प्रविष्टि नुकसान 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB मिन
50MHz: -13.1dB मिन
60-80 मेगाहर्ट्ज: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec
चिप साइड से लाइन की तरफ
अनुप्रयोग:
HUB, PC कार्ड, स्विच, राउटर जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग किया जाता है,
पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
