उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 48025-4000
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: Supportive
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
विनिर्देश: |
48025-4000 |
भाग नहीं: |
LPJ1014AHNL |
ईथरनेट: |
1x10 / 100Mbps |
सूचक: |
जी.ई. एल.ई.डी. |
बढ़ते: |
आर / ए शील्ड |
नमूने: |
नि: शुल्क उपलब्ध |
विनिर्देश: |
48025-4000 |
भाग नहीं: |
LPJ1014AHNL |
ईथरनेट: |
1x10 / 100Mbps |
सूचक: |
जी.ई. एल.ई.डी. |
बढ़ते: |
आर / ए शील्ड |
नमूने: |
नि: शुल्क उपलब्ध |

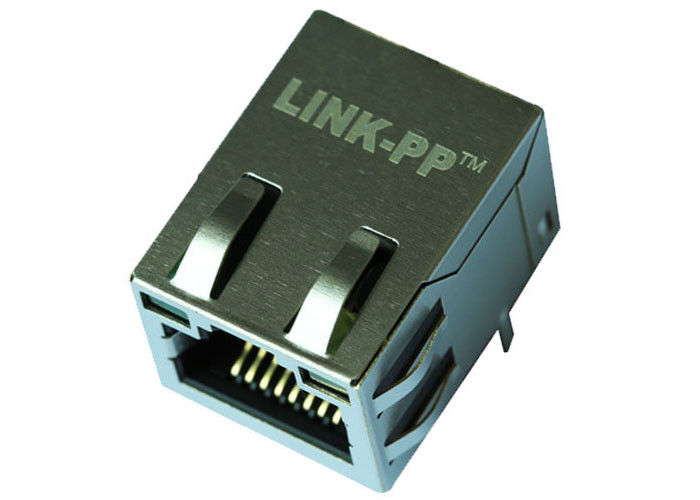

| 10/100 बेस-टी इंटीग्रेटेड मैग्नेटिक्स, ग्रीन / येलो एलईडी, टैब यूपी, रोएचएस के साथ 1x1 पोर्ट 8P8C RJ45 महिला कनेक्टर | |
| लिंक-पीपी भाग संख्या | LPJ1014AHNL |
| एक्स मल्टीपल पार्ट नंबर | XRJH-01D-4-D12-170 |
| आवेदन-लैन | ETHERNET (NoN PoE) |
| AutomDX | हाँ |
| Bst सर्किट | हाँ |
| विन्यास RX | टी, सी |
| विन्यास TX | टी, सी |
| संपर्क मेटिंग क्षेत्र चढ़ाना | गोल्ड 6u "/ 15u" / 30u " |
| पोर्ट प्रति करोड़ | 4 |
| डायोड | कोई नहीं है |
| एलईडी विकल्प | हरे / पीले एल ई डी |
| कुंडी | TAB यूपी |
| बंदरगाहों की संख्या | 1X1 |
| पीसीबी | FR4 |
| पीसीबी माउंट एंगल | SIDE ENTRY |
| PCB रिटेनिंग पोस्ट | टी पोस्ट |
| पैकेज ऊंचाई (इंच) | 0.530 |
| पैकेज ऊंचाई (मिमी) | 13.45 |
| पैकेज की लंबाई (इंच) | 0.994 |
| पैकेज लंबाई (मिमी) | 25.25 |
| पैकेज चौड़ाई (इंच) | 0.636 |
| पैकेज चौड़ाई (मिमी) | 16.150 |
| पिन प्रकार | यह बताया |
| RoHS कॉम्प्लाइंट | YES-RoHS-5 SOLDER EXEMPTION में लीड के साथ |
| खोज | हाँ |
| शील्ड ईएमआई टैब्स | साथ में |
| गति | 10/100 बेस-टी |
| तापमान | 0 से + 70 ℃ |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश @ 25 ℃
1. पूर्ण अनुपात (% 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.भार OCL: 350uH न्यूनतम
@ 100KHz / 0.1V 8mA डीसी बायस
3. दावे की हानि:
1.0-100 मेगाहर्ट्ज: -1.0 डीबी मैक्स
4. रीटर्न लॉस (dB MIN):
1-30MHz: -18 30-60MHz: -15
60-80MHz: -12 80-100MHz: -10
5. सकल बात (डीबी मिन):
30MHz: -40 60MHz: -35
100MHz: -30
6. कॉमन मोड रिजेक्शन (dB MIN):
30MHz: -40 60MHz: -35
100MHz: -30
7.हाइपोट टेस्ट: 1500Vrms
 |  |
