उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

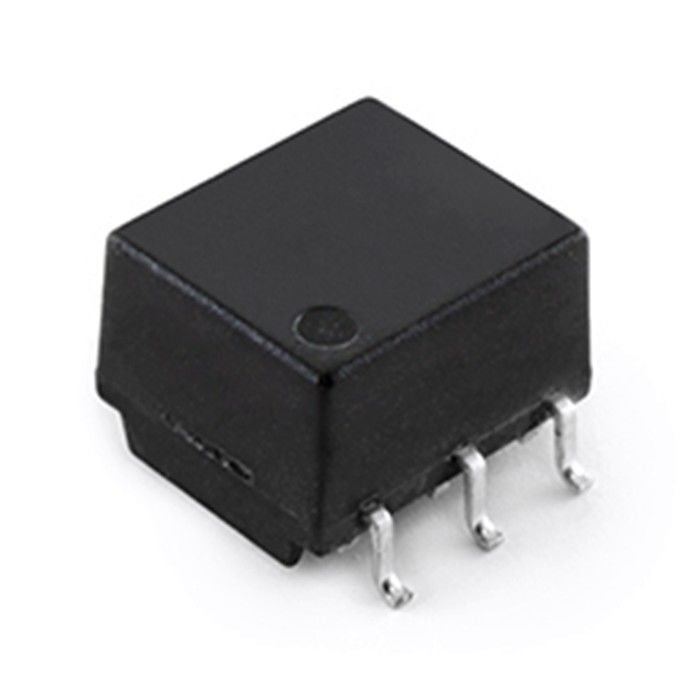

मॉडल संख्या: HMU2103NL / HMU2103NLT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी.एन.: |
HMU2103NL / HMU2103NLT |
बंदरगाह: |
एकल |
PoE: |
बिना |
बढ़ते: |
SMD |
अर्चिवी डिस्पोनिबिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
भाग संख्या: |
बीएमएस ट्रांसफार्मर / चोक |
पी.एन.: |
HMU2103NL / HMU2103NLT |
बंदरगाह: |
एकल |
PoE: |
बिना |
बढ़ते: |
SMD |
अर्चिवी डिस्पोनिबिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
भाग संख्या: |
बीएमएस ट्रांसफार्मर / चोक |
| BMS ट्रांसफार्मर, 2-Ch, 1000 V, + 125 ° C, AEC-Q200 आज्ञाकारी, श्रीमती, रोह | |
| पल्स पार्ट नंबर | HMU2102NL / HMU2102NLT |
| भाग की स्थिति | सक्रिय |
| Qualitication | प्रति AEC-Q200 |
| आवेदन-लैन | बीएमएस ट्रांसफार्मर / चोक |
| निर्माण | खुला दायरा |
| अलगाव वोल्टेज | 30 सेकंड के लिए 4300 वीडीसी |
| चैनलों की संख्या | 2 |
| पैकेज | श्रीमती |
| इन्सुलेशन प्रतिरोध | 400 मेगाहीम न्यूनतम |
| कार्यरत वोल्टेज | 15 वर्षों के लिए 1000 वी.डी.सी. |
| अधिष्ठापन | 150H मिन, 370µH मैक्स |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| परिचालन तापमान | - 40 ℃ से + 125 ℃ |
| भंडारण तापमान | - 50 ℃ से + 125 ℃ |
| पैकेज ऊंचाई (इंच) | 0.192 |
| पैकेज ऊंचाई (मिमी) | 4.88 |
| पैकेज की लंबाई (इंच) | 0.583 |
| पैकेज लंबाई (मिमी) | 14.81 |
| पैकेज चौड़ाई (इंच) | 0.579 |
| पैकेज चौड़ाई (मिमी) | 14.7 |
| अनुपात बदल जाता है | 1.00 + 2% |
| विचारों में भिन्नता | प्रति योजनाबद्ध |
लैन ट्रांसफार्मर मॉड्यूल
आयताकार दालों के प्रसारण के लिए वायर्ड लैन को पल्स ट्रांसफार्मर की आवश्यकता होती है। पारंपरिक ट्रांसफार्मर की तरह, पल्स ट्रांसफार्मर में एक प्राथमिक और एक माध्यमिक घुमावदार के साथ एक कोर होता है। गैल्वेनिक पृथक्करण लाइन पर डीसी पूर्वाग्रह से संवेदनशील आईसी और नेटवर्क वाले उपकरणों की सुरक्षा के लिए कार्य करता है।
क्योंकि उन्हें फूरियर रूपांतरण से उत्पन्न होने वाली कई अलग-अलग आवृत्ति घटकों वाली पल्स तरंगों को प्रसारित करना होगा, उनके कोर को कम नुकसान उठाना होगा और एक व्यापक आवृत्ति रेंज में पल्स तरंग विकृतियों को रोकना होगा। इन मांगों को पूरा करने के लिए, लिंक-पीपी ने उच्च प्रदर्शन का उपयोग करके लैन पल्स ट्रांसफार्मर का विकास किया है।
सामान्य मोड के शोर के घुसपैठ या बहिर्वाह को दबाने के लिए, लैन पल्स ट्रांसफॉर्मर को आम तौर पर कॉल्स ट्रांसफार्मर मॉड्यूल बनाने के लिए सामान्य-मोड चोक के साथ जोड़ा जाता है।
यह मॉड्यूल, बदले में, आरजे -45 कनेक्टर में कनेक्टर मॉड्यूल (चित्र 1) बनाने के लिए एम्बेडेड है। इस प्रकार, मानक आरजे -45 कनेक्टर्स में उपयोग के लिए, लैन पल्स ट्रांसफार्मर भी बहुत कॉम्पैक्ट होना चाहिए।
हमारे ग्राहक :
• टेक्सास इंस्ट्रूमेंट्स
लिंक-पीपी टीआई का पसंदीदा आपूर्तिकर्ता है।
टीआई की वेबसाइट पर जाने के लिए आपका स्वागत है: http://www.ti.com/tool/beaglebk#0
आप बीगलबोन बोर्ड पर हमारे लोगो "लिंक-पीपी" को देखेंगे।
• इंटेल
लिंक-पीपी इंटेल का पसंदीदा आपूर्तिकर्ता है।
LINK-PP LPJG16314A4NL का उपयोग इंटेल के न्यूनतमगोर्ड अधिकतम में किया जाता है।
सामान्य प्रश्न
क्यू: कब तक प्रसव के समय?
एक: RJ45 / RJ11 सीरीज: 12 ~ 20 दिन
SFP श्रृंखला: 25 ~ 30 दिन USB श्रृंखला: 7 ~ 15 दिन
कनेक्टर: 7 ~ 15 दिन
प्रश्न: कैसे उद्धरण मैं प्राप्त कर सकते हैं?
एक: यह सही आइटम की सिफारिश करने के लिए हमारे लिए उपयोगी है अगर हम आपकी विस्तार आवश्यकताओं को जानते हैं
(पोर्ट की संख्या, परिरक्षित या गैर-परिरक्षित, एलईडी या दोहरी एलईडी, ट्रांसफार्मर के साथ या बिना)।
ड्राइंग और उद्धरण तदनुसार भेजा जाएगा। बेशक, यह सबसे अच्छा है अगर हमारे पास आपकी ड्राइंग है।
प्रश्न: मैं नमूने के बारे में?
एक: मूल्यांकन के लिए नमूने उपलब्ध हैं।
प्रश्न: OEM और ODM उपलब्ध है?
एक: OEM और ODM स्वागत है।
