उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 24HSS1041-2HF
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
24HSS1041-2HF |
पी / एन: |
LP5004NL |
ईथरनेट: |
1x10 / 100Mbps |
बढ़ते: |
SMD |
उपाय: |
17.70x15.80x6.60mm |
नमूने: |
नि: शुल्क |
निर्दिष्टीकरण: |
24HSS1041-2HF |
पी / एन: |
LP5004NL |
ईथरनेट: |
1x10 / 100Mbps |
बढ़ते: |
SMD |
उपाय: |
17.70x15.80x6.60mm |
नमूने: |
नि: शुल्क |
1. 1000 बेस-टी मैग्नेटिक्स ट्रांसफार्मर
2. अलगाव वोल्टेज: 1500Vrms
3. 10/100 / 1000Mbps ईथरनेट अलगाव ट्रांसफार्मर
4. 24 पिन सर्फेस माउंटिंग ट्रांसफार्मर

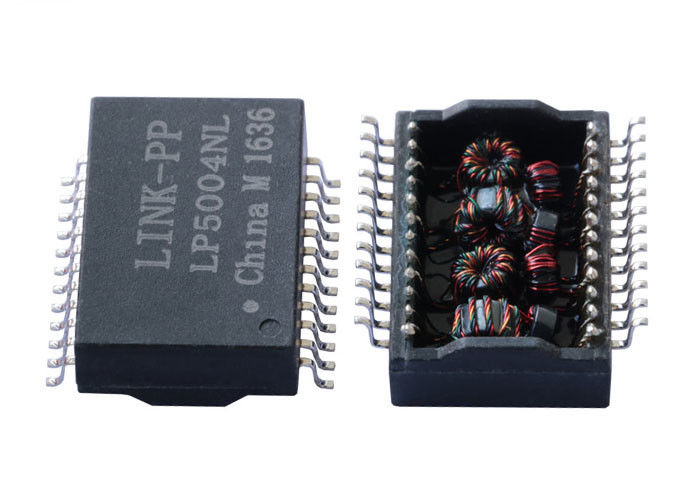

5. गीगाबिट ईथरनेट के लिए लिंक-पीपी एलपी 5004 एनएल चुंबकीय
| सिंगल पोर्ट, 1000 BASE-T ईथरनेट ट्रांसफॉर्मर मॉड्यूल, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP5004NL |
| दोनों भाग संख्या | 24HSS1041-2HF |
| गति | 1000BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | अन्य (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से 70 |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 8 |
| पैकेज ऊंचाई (इंच) | 0.260 |
| पैकेज ऊंचाई (मिमी) | 6.60 |
| पैकेज की लंबाई (इंच) | 0.697 |
| पैकेज लंबाई (मिमी) | 17.70 |
| पैकेज चौड़ाई (इंच) | 0.65 |
| पैकेज चौड़ाई (मिमी) | 16.51 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों (25):
1. अनुपात R5050 किलोहर्ट्ज़, 0.5 वी
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. इंडक्शन (एलएस) 100KHz, 0.1V, 12mA डीसी बायस:
चिप पक्ष: 350uH मिन
3. निवेशन लॉस 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB मिन
50MHz: -13.1dB मिन
60-80MHz: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec
चिप साइड से लाइन की तरफ
अनुप्रयोगों
HUB, PC कार्ड जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग किया जाता है,
स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
प्रतिस्पर्धात्मक लाभ
1100 कर्मचारी,
100% परीक्षण
लचीले प्रसव के समय
