भाग संख्या: |
H5014NL |
स्पीड: |
गीगाबिट |
बंदरगाहों की संख्या: |
दोहरी |
आवेदन: |
लैन ईथरनेट |
पैकेज: |
SMD |
तापमान: |
85 ℃ -40 |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
भाग संख्या: |
H5014NL |
स्पीड: |
गीगाबिट |
बंदरगाहों की संख्या: |
दोहरी |
आवेदन: |
लैन ईथरनेट |
पैकेज: |
SMD |
तापमान: |
85 ℃ -40 |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
1.Single पोर्ट लैन ट्रांसफार्मर
2. कोलीस्ट्रक्चर: टॉरॉयडल
3.100base-t ट्रांसफार्मर
4. एसएमडी, 24 पिन

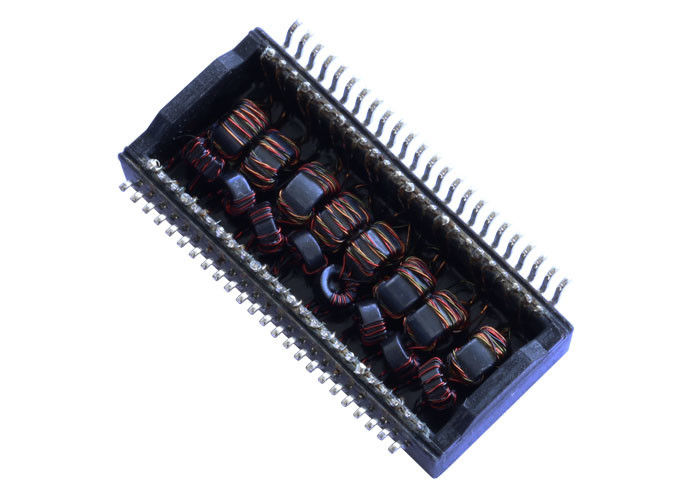

48 पिन के साथ 10/100 / 1000BASE-TX दोहरी पोर्ट लैन ट्रांसफार्मर
विवरण:
दोहरी पोर्ट गिगाबिट ईथरनेट मैग्नेटिक्स ट्रांसफॉर्मर
| डुअल पोर्ट, 1000 बेस-टी लैन मैग्नेटिक ट्रांसफॉर्मर, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP5014NL |
| गति | 1000BASE-T |
| बंदरगाहों की संख्या | दोहरी |
| आवेदन - LAN | अन्य (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 ℃ से + 70 ℃ |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 16 |
| पैकेज ऊंचाई (इंच) | 0.276 |
| पैकेज ऊंचाई (मिमी) | 7.00 |
| पैकेज की लंबाई (इंच) | 1.102 |
| पैकेज लंबाई (मिमी) | 28.00 |
| पैकेज चौड़ाई (इंच) | 0.638 |
| पैकेज चौड़ाई (मिमी) | 16.20 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों (25):
1. अनुपात R5050 किलोहर्ट्ज़, 0.5 वी
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. इंडक्शन (एलएस) 100KHz, 0.1V, 12mA डीसी बायस:
चिप पक्ष: 350uH मिन
3. निवेशन लॉस 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB मिन
50MHz: -13.1dB मिन
60-80MHz: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाई-पॉट: 1500Vrms मिन
अनुप्रयोगों:
HUB, PC कार्ड, स्विच, राउटर, PC Mainboard, SDH, PDH, IP Phone, xDSL मॉडेम जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग किया जाता है
पेशेवर प्रमाणपत्र:
● आईएसओ 9001: 2008
● उल प्रमाणन
● पहुंच से बाहर निकलें
● RoHS अनुपालन
● सक्रिय पर्यावरण नीति
लैन उत्पाद गाइड सर्वर:
● लेयरिंग ग्राउंड प्लेन की सलाह दी जाती है। यदि संभव हो तो चेसिस / एनालॉग ग्राउंड के लिए कनेक्टर / असतत मॉड्यूल ग्राउंड पिन रूट करें।
● जितना संभव हो कम से कम कनेक्टर / असतत मॉड्यूल के लिए PHY से संकेत निशान रखें। यदि निशान 3-4 इंच से अधिक है, तो लाइन प्रतिबाधा असंतुलन पर पूरा ध्यान दें।
● केबल साइड सीटी को समाप्त करने के लिए BST (75Ω रेसिस्टर्स और हाई वोल्टेज कैप से चेसिस ग्राउंड) का उपयोग करना सर्वोत्तम EMI प्रदर्शन (अधिकांश कनेक्टर समाधानों में शामिल) के लिए उचित है।
● आगे लेआउट के लिए PHY निर्माता के एप्लिकेशन नोटों का पालन करें।
