उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP1101NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
LP1101NL |
पी / एन: |
LP1101NL |
अनुपात: |
RX = 1CT: 1CT |
ईथरनेट: |
1x10 / 100M |
नमूने: |
नि: शुल्क |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
LP1101NL |
पी / एन: |
LP1101NL |
अनुपात: |
RX = 1CT: 1CT |
ईथरनेट: |
1x10 / 100M |
नमूने: |
नि: शुल्क |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

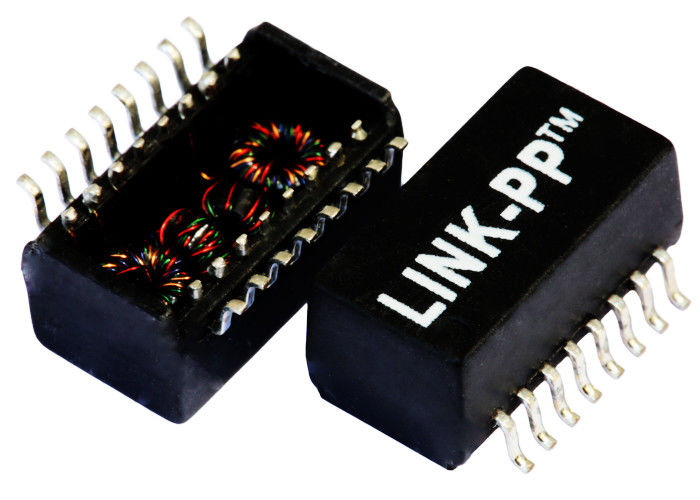

| सिंगल पोर्ट, 10/100 बेस-टी ईथरनेट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP1101NL |
| पल्स पार्ट नंबर | H1101NL |
| गति | 10 / 100BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | ETHERNET (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से 70 |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 4 |
| पैकेज ऊंचाई (इंच) | 0.240 |
| पैकेज ऊंचाई (मिमी) | 6.20 |
| पैकेज की लंबाई (इंच) | 0.50 |
| पैकेज लंबाई (मिमी) | 12.70 |
| पैकेज चौड़ाई (इंच) | 0.366 |
| पैकेज चौड़ाई (मिमी) | 9.30 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों @ 25 ℃
1.OCL: 350uH MIN
@ 100KHz, 0.1Vrms, 8mADC पूर्वाग्रह
2. पूर्ण अनुपात:
TX = 1.25CT =1CT RX = 1CTCT1CT
3. दावे की हानि:
0.1-100 मेगाहर्ट्ज: -1.1 डीबी मैक्स
4. रीटर्न लॉस (dB TYP):
30MHz: -20 60MHz: -14
80MHz: -11.5
5. क्रॉसस्टॉक (डीबी TYP):
30 मेगाहर्ट्ज: -45 60 मेगाहर्ट्ज: -40
100MHz: -35
6.DCMR (dB TYP):
30 मेगाहर्ट्ज: -42 50 मेगाहर्ट्ज: -37
100MHz: -33
7.हाइपोट: 1500VRM MIN
8. सक्रिय तापमान: 0 ℃ ～ 70 ℃।
