उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: L22T001-3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
आइटम: |
L22T001-3 |
ईथरनेट: |
1000 बेस- T |
क्रॉस आरएफ: |
L22T001-3 => LP5006ANL |
पिंस: |
24 |
फ़ाइलें: |
पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / एसपीपी |
नमूने: |
उपलब्ध 4 पीसीएस |
बंदरगाह: |
एकल |
मूल्य: |
supportive |
आइटम: |
L22T001-3 |
ईथरनेट: |
1000 बेस- T |
क्रॉस आरएफ: |
L22T001-3 => LP5006ANL |
पिंस: |
24 |
फ़ाइलें: |
पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / एसपीपी |
नमूने: |
उपलब्ध 4 पीसीएस |
बंदरगाह: |
एकल |
मूल्य: |
supportive |

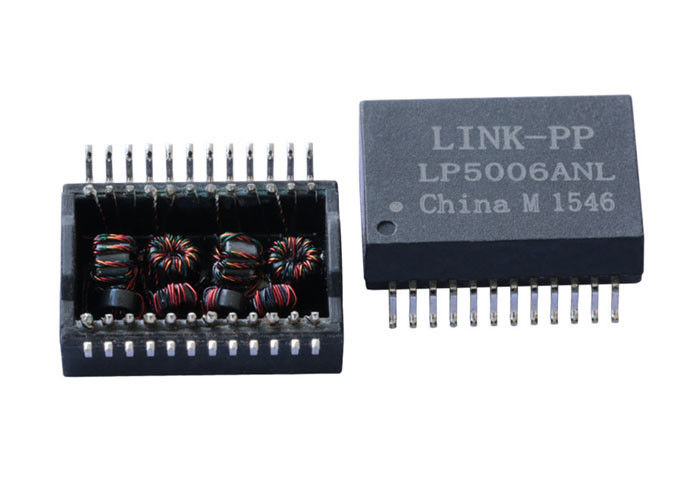

1. सिंगल पोर्ट गिगाबिट ईथरनेट ट्रांसफार्मर एलपी 5006एएनएल
2. संगत पिन करने के लिए क्रॉस आरएफ L22T001-3 पिन
3.1000 बेस-टी मैग्नेटिक्स मॉड्यूल ईथरनेट एप्लिकेशन
आवेदन:
1. खराब कंप्यूटर
2. योग्य असेंबली
3. डेटा आउटपुट मॉड्यूल
4. पीसीआई उत्पाद
| L21N002-0 पिन करने के लिए पिन करें | |||
| शृंखला | ट्रांसफार्मर | पहुंच अनुपालन: | हाँ |
| बंदरगाहों की संख्या: | सिग्नल / दोहरी | ईयू RoHS अनुपालन: | हाँ |
| उत्पादक | लिंक-पीपी | चीन RoHS अनुपालन: | हाँ |
| गति: | 1000 बेस-टी | कार्यों की संख्या: | 1 |
| पैकेज: | एसएमडी | अनुपात बदलता है (एनपी: एनएस) | 1: 1; 1: 1 |
| पिन | 24 | स्थिति: | सक्रिय |
| बारी बारी (± 2%): | TX = 1CT: 1 सीटी आरएक्स = 1 सीटी: सीटी |
| अधिष्ठापन ओसीएल: | 350uH MIN / @ 100KHz, 0.1V, 8mA डीसी बाईस |
| निविष्टी की हानि: | -1.0 डीबी MAX @ 1-65 मेगाहट्र्ज |
| हारकर लौटा: | -20 डीबी MIN @ 1-10MHz |
| -16 डीबी MIN @ 10-30MHz | |
| -12 डीबी MIN @ 30-60MHz | |
| -10 डीबी MIN @ 60-100MHz | |
| क्रॉस टॉक: | -40 डीबी MIN @ 1-30MHz |
| -35 डीबी MIN @ 30-60MHz | |
| -30 डीबी MIN @ 60-100MHz | |
| सामान्य मोड अस्वीकृति: | -30 डीबी MIN @ 1-50MHz |
| -20 डीबी MIN @ 50-150MHz | |
| हिपोट टेस्ट: | 1500Vrms MIN |
| तापमान सीमा संचालित करना: | 0 ℃ से 70 ℃। / -40 ℃ से 85 ℃। |
टिप्पणियाँ:
1. आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
2. विभिन्न बारी अनुपात के साथ।
8 एमए पूर्वाग्रह के साथ 3.350uH मिनट ओसीएल।
4. अधिकतम रिफ्लो तापमान 250 ℃, 5 सेकेंड है।
5. आईईईई 802.3 विनिर्देश को पूरा करता है
6.UL प्रमाणन: फ़ाइल संख्या E484635
7. आरओएचएस आवश्यकताओं के साथ संयोजन
8. 100% परीक्षण (न केवल बैच परीक्षण किया गया)
