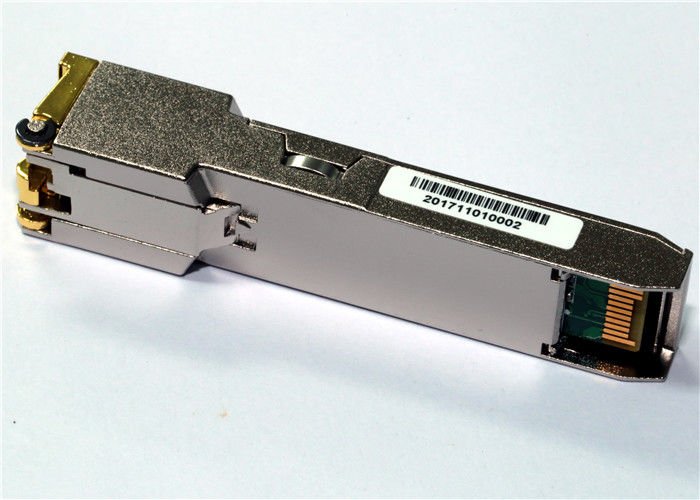

1 जीबीपीएस सर्ड्स इंटरफेस औद्योगिक टेम्प के साथ 1000 बेस-टी केवल एसएफपी कॉपर ट्रांसीवर

विशेषताएं:

 हॉट-प्लग करने योग्य एसएफपी पदचिह्न
E कम ईएमआई के लिए पूरी तरह से धातु संलग्नक
 कम पावर डिस्प्लेशन
 कॉम्पैक्ट आरजे -45 कनेक्टर असेंबली
E ईईपीरोम में विस्तृत उत्पाद जानकारी
 + 3.3 वी एकल बिजली की आपूर्ति
-2-तार सीरियल बस के माध्यम से भौतिक परत आईसी तक पहुंच
एसजीएमआईआई इंटरफेस के साथ मेजबान सिस्टम में / 10/100/1000 BASE-T ऑपरेशन
S एसएफपी एमएसए के साथ अनुपालन
IE आईईईई स्टडी 802.3 टीएम -2006 के साथ अनुपालन
 एफसीसी 47 सीएफआर भाग 15, कक्षा बी के साथ अनुपालन
RoHs के साथ अनुपालन।
 तापमान रेंज -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस

अनुप्रयोगों:

श्रेणी 5 केबल पर 1.25 गीगाबिट ईथरनेट
स्विच / रूट लिंक स्विच करने के लिए स्विच / रूट
फ़ाइल सर्वर के लिए उच्च गति I / O

1000 जीबीपीएस, 1 जीबीपीएस सर्ड्स इंटरफ़ेस के साथ, ऑटो-वार्तालाप डिफ़ॉल्ट को सक्षम करता है, Tx_disable फ़ंक्शन के साथ, लिंक संकेतक फ़ंक्शन के रूप में Rx_LOS का समर्थन करता है, असीमित ट्विस्ट-जोड़ी (यूटीपी) श्रेणी 5 केबल, ट्रांसमिशन दूरी 0.1 किमी, तापमान -40 ~ 85 ℃

विवरण:
कॉपर एसएफपी ट्रान्सीवर 10/100/1000 बेस-टी या 1000 बेस-टी केवल एसएफपी कॉपर ट्रांसीवर उच्च है
प्रदर्शन, लागत प्रभावी मॉड्यूल, गीगाबिट ईथरनेट और 1000BASE-T मानकों के अनुरूप है
आईईईई 802 में निर्दिष्ट। 3-2002 और आईईईई 802.3ab, जो 100 मीटर तक 1000 एमबी / एस डेटा दर का समर्थन करता है
ट्विस्ट-जोड़ी श्रेणी 5 केबल पर पहुंचें।
कॉपर एसएफपी ट्रांसीवर 5-स्तर पल्स आयाम के साथ 1000 एमबी / एस पूर्ण डुप्लेक्स डेटा-लिंक का समर्थन करता है
मॉडुलन (पीएएम) सिग्नल। केबल में सभी चार जोड़े प्रत्येक जोड़ी पर 250 एमबी / एस पर प्रतीकात्मक दर के साथ उपयोग किए जाते हैं।
कॉपर एसएफपी ट्रान्सीवर एसएफपी एमएसए के साथ अनुपालन मानक सीरियल आईडी जानकारी प्रदान करता है, जो
2-वायर सीरियल सीएमओएस ईईपीरोम प्रोटोकॉल के माध्यम से ए0 के पते के साथ पहुंचा जा सकता है। भौतिक आईसी कर सकते हैं
पता एसीएच पर 2-तार सीरियल बस के माध्यम से भी पहुंचा जा सकता है। PHY का पता 1010110x है, जहां x है
आर / डब्ल्यू बिट।

टिप्पणियाँ:
1. एलपी-जीई 2-टीएएक्स ऑटो-वार्ता क्षमता एसजीएमआईआई एसजीएमआईआई ऑटो-वार्तालाप के साथ घड़ी के बिना एसजीएमआईआई है, सभी क्षमताओं का विज्ञापन करती है और 10/100/1000 एमबीपीएस तांबे के लिए मास्टर पसंद करती है, 10/100/1000 BASE-T ऑपरेशन के लिए होस्ट सिस्टम की आवश्यकता होती है घड़ियों के बिना एसजीएमआईआई इंटरफ़ेस। और ऑटो वार्तालाप सभी क्षमताओं का विज्ञापन 10/100/1000 एमबीपीएस
2. एलपी-जीई 1-टीएएक्स ऑटो-वार्ता क्षमता एसईआरडीईएस ऑटो-वार्ता के साथ क्लॉक के बिना सर्ड्स है, केवल 1000BASE-T पूर्ण डुप्लेक्स पसंदीदा मास्टर और 1000 एमबीएसई-एक्स ऑटो-neg 1000 एमबीपीएस तांबा (जीबीआईसी) का विज्ञापन करें। केवल,। एक एसईआरडीईएस के साथ जो एसजीएमआईआई का समर्थन नहीं करता है, मॉड्यूल केवल 1000BASE-T पर काम करेगा।
